Гидравлические подъемники






В конструкции наших подъемников применены следующие технологии:

  • Платформа движется по лифтовым направляющим, это обеспечивает точность движения на протяжении всей высоты подъема, а также точность зазоров между платформой и площадкой загрузки. Зазор между порогами при этом остается стабильным и составляет всего 2см., что позволяет использовать тележки при загрузке с диаметром ролика от 5 сантиметров.
  • Полиуретановые вкладыши в башмаках значительно уменьшают шум и вибрации при движении платформы. Звук и вибрации при движении платформы практически отсутствует, что является немаловажным при использовании подъемника в помещениях, смежных с торговыми залами и даже жилыми помещениями.
  • Виброгасящие прокладки под цилиндром также избавляют от шумов и вибраций, возникающих при загрузке и разгрузке платформы.
  • Конструкция нижних несущих балок платформы спроектированы таким образом, что для установки подъемника необходим приямок всего 200 мм, что позволяет избегать более значительных затрат при подготовке строительной части. А также дополнительных мероприятий по гидроизоляции более глубокого приямка.
  • Нами разработаны специальные двери для ограждения зоны движения платформы. Двери выполняются двустворчатыми, с встроенными замками, имеют двухслойную обшивку, врезную ручку, существует возможность встраивания пульта управления подъемником в дверь. Высота дверей-2метра.
  • Пульт управления выполнен из нержавеющей стали. Кнопки также имеют антивандальное исполнение. Существующая индикация понятна и не вызывает трудности при использовании.
  • Подъемники нашего производства комплектуются следующим импортными элементами: Гидростанция, пр-во Oleodinamika, Италия, гидроцилиндр, электрическая станция также комплектуется на 50% импортными аппаратами.
  • Для установки нашего подъемника потребуется всего одна несущая стена, при отсутствии таковой, предложим независимую конструкцию.
  • Отсутствие элементов подъемника в верхней части позволяет максимально использовать высоту верхнего этажа. Данная особенность особенно актуальна при небольшой высоте потолков. Для установки нашего подъемника нам необходима высота верхнего этажа всего 1,7м
  • Каждый подъемник изготавливается для определенного объекта, с заданными требованиями по высоте подъема, размерам площадки, ограждениям, грузоподъемности.
  • Применение гидравлического привода также положительно сказывается и на эксплуатационных издержках ввиду отсутствия дорогостоящих крупных деталей (редукторы, лебедки). К расходным элементам относятся прокладки, грязесъемники, уплотнения.

Варианты установки

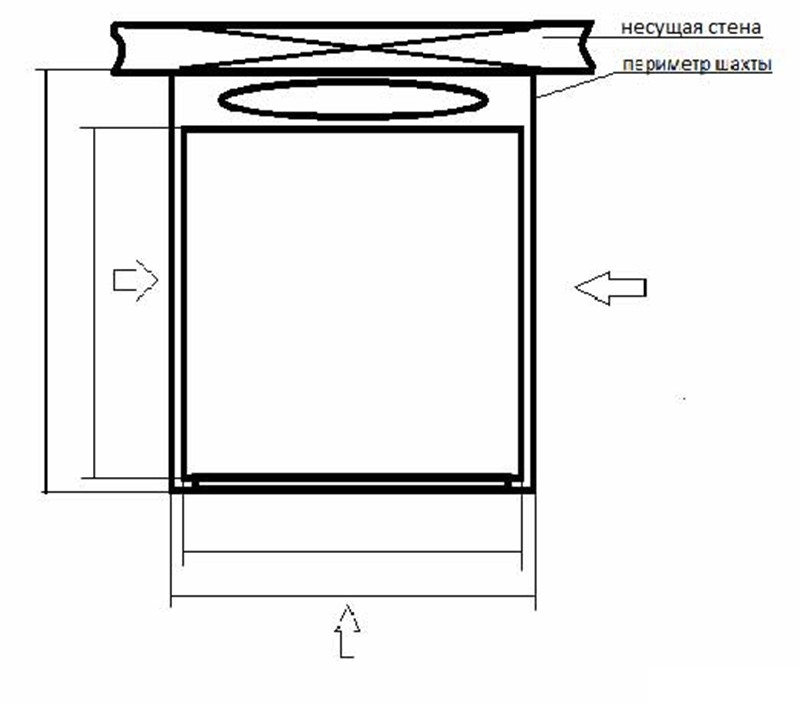

1. Одиночное расположение подъемника. В основном применяется в помещениях свободной планировки или при установке в центре зала. Может устанавливаться на несущую стену, или на несущую конструкцию. Преимущества: возможность возведения легкого ограждения по периметру подъемника, возможность организации выгрузки на три стороны в разной комбинации.

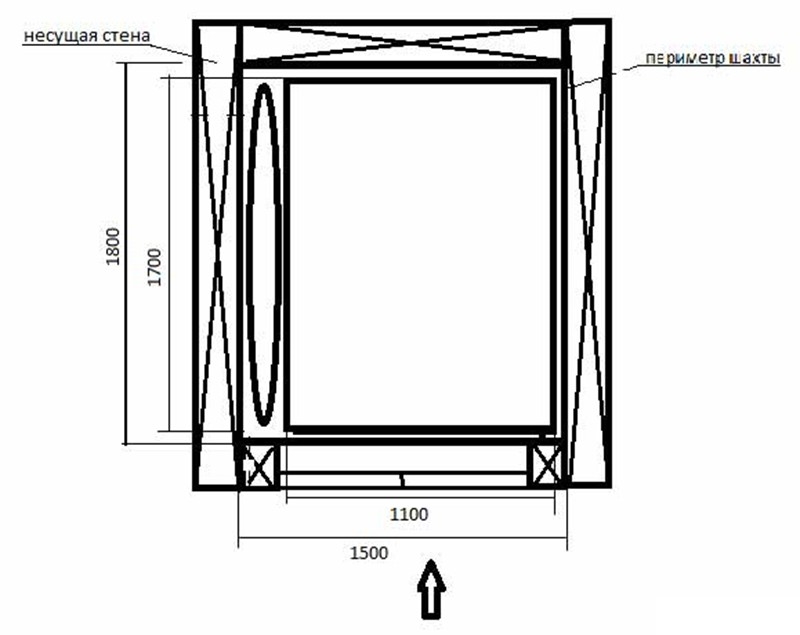

2. Одиночное расположение в кирпичной шахте. К преимуществам данного варианта установки можно отнести звукопоглощающую способность кирпича. Рекомендуется для установки в помещениях, смежных с жилыми, и вообще там, где действуют особые требования к посторонним звукам. В данном варианте также возможна организация загрузки-выгрузки на три стороны.

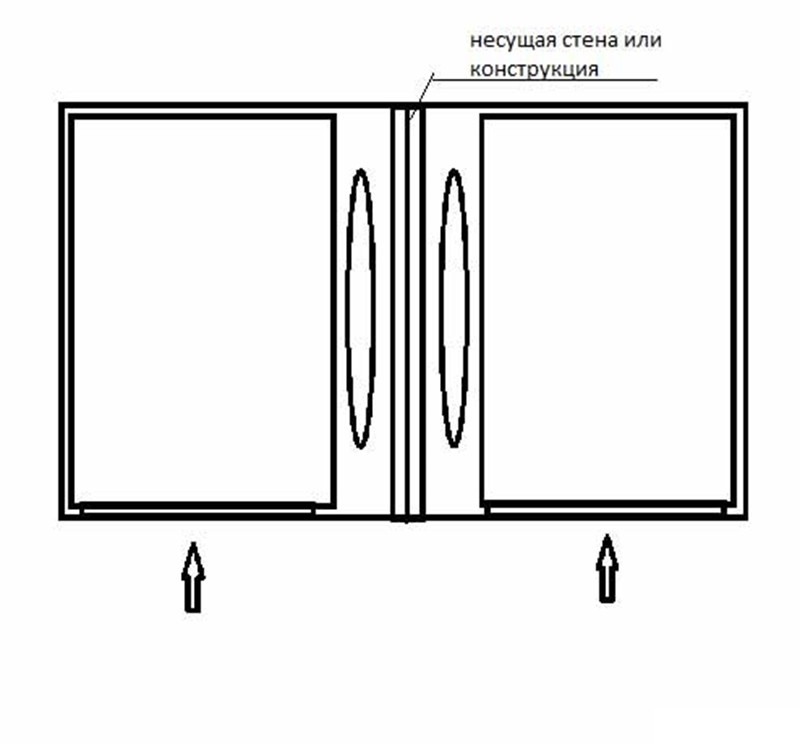

3. Сдвоенное. компактная группировка подъемников. Данная схема расположения используется при увеличенном грузопотоке, при необходимости разделения грузопотоков, в технологических линиях. При установке подъемников по данной схеме не требуется несущей стены.

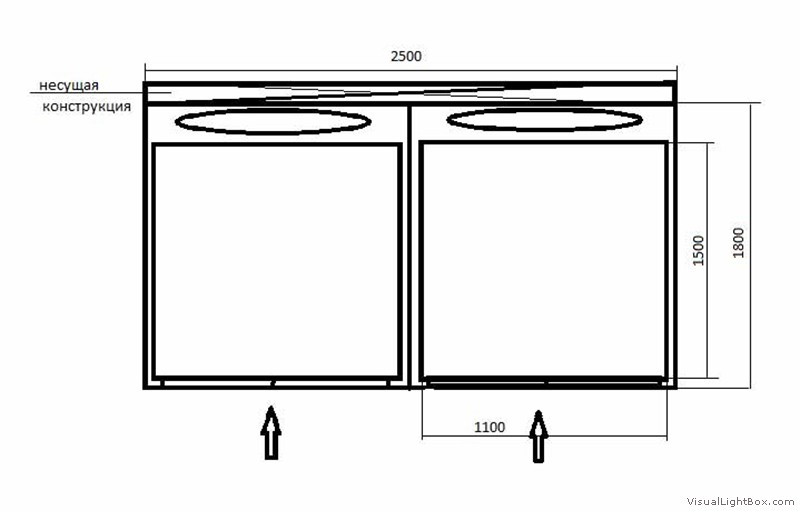

4. Сдвоенное в ряд. Основное отличие от установки «Сдвоенное»-экономия пространства для установки подъемников по ширине. Данное расположение рекомендуется для установки в помещениях ограниченных по площади, а также при наличие несущей стены.

5. По вашему пожеланию. Вы определяете Вашу необходимость, ставите нам задачу, а мы ее успешно решаем .

Рассчет высоты


Для установки гидравлического подъемника потребуется всего 1700 мм высоты верхнего этажа. Это неоспоримый плюс для использования подъемника данного типа. Но для нормальной загрузки-выгрузки платформы, конечно нужно высоты побольше 2100 мм. Приямок глубиной 200 мм. (для подъемников грузоподъемностью до 1500 кг).

Для установки грузового подъемника потребуется побольше высоты – 3300мм – минимально допустимый размер. Приямок также 200 мм. (для подъемников грузоподъемностью до 1500 кг).

Ну, а если какие либо размеры вас не устраивают – обращайтесь , что-нибудь придумаем.

Рассчет площади

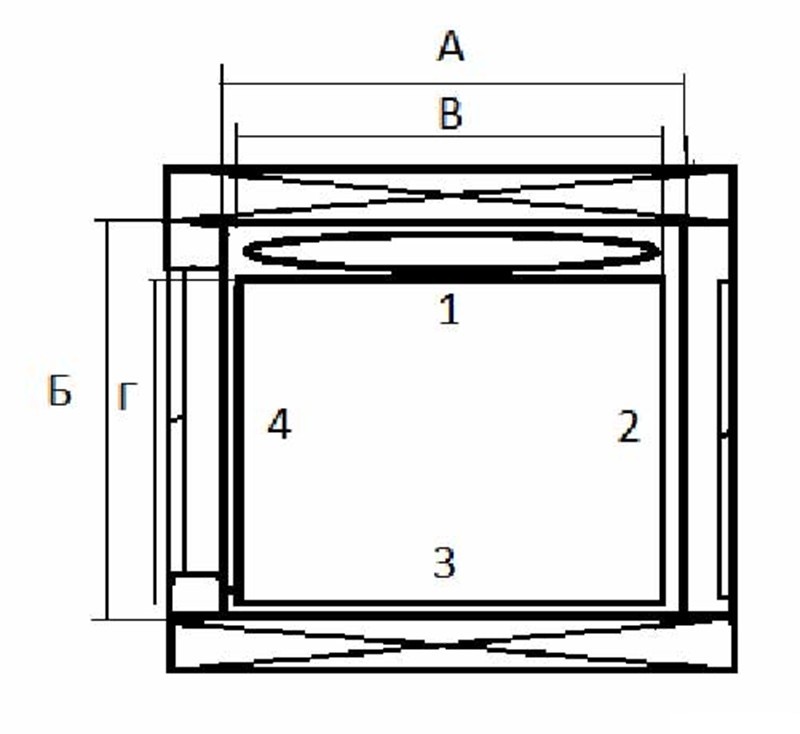

В этом разделе приведены общие принципы подсчета площади, необходимой для установки подъемника г/п 1000 кг. Сразу оговорюсь, для примерного расчета площади, окончательный расчет производит только наш конструкторский отдел.

1. Зазоры по периметру подъемника со стороны загрузки составляют 25 мм. Это необходимо для удобства загрузки платформы тележкой.

2. Со стороны установки мачты необходимо 300 мм.

3. Для установки несущей конструкции (вместо стены) при установке подъемника до 1000кг. Потребуется дополнительных 100 мм.

4. Для установки двери со стороны выгрузки потребуется 50 мм пространства.

5. Остальные зазоры по периметру также составляют 50 мм

6. Основное правило при проектировании строительной части подъемника – зазоры большими не бывают – сэкономленные 50 мм при проектировании производственной площади премии не заработают, но существенно облегчат существование строителям и нам.
